第一节 技术文件
1 Q/YDL02-2002 幕墙工程材料采购计量计价标准
2 Q/YDL10-2002 胶条通用技术条件
3 Q/YDL10-2002-I 通用胶条与型材槽口配合
4 Q/YDL12-1999 低发泡间隔双面胶带
5 Q/YDL17-2001 CAD制图标准
6 Q/YDL21-1999 蜂窝板技术条件
7 DY-LJ 单元式幕墙连接系统汇编
8 DY-LJ100 I单元式幕墙连接系统
9 DY-LJ200 II单元式幕墙连接系统
10 DY-LJ300 III单元式幕墙连接系统
11 DY-LJ400 IV单元式幕墙连接系统
12 DY-LJ500 辅助支撑做法
13 Q/YDL.J02.02-2001点支式全玻璃幕墙支承装置
14 Q/YDL.J02.03-2004双层幕墙
第二节 质量、验收规范
1 Q/YDL01-2001 幕墙产品加工质量标准
2 Q/YDL20-2002 工程施工质量检验与评定
3 Q/YDL50-2003 钢件焊接质量标准(试行本)
4 Q/YDL55-2003 施工现场安全标准 5 Q/YDL56-2003 工程现场文明施工标准
6 Q/YDL57-2003 现场材料摆放及保护标准
7 Q/YDL101-2003 钢材材料库房管理办法
8 Q/YDL102-2003 钢材下料、切口加工余量
9 Q/YDL103-2003 焊接钢结构件标准化工序
10 Q/YDL103-2003 焊接材料选用标准
石材
1 幕墙石材宜选用火成岩,石材吸水率不应大于0.8%,花岗石板材的弯曲强度不应小于8Mpa。
2 火烧板的厚度应比抛光板的厚度大3mm,用于石材幕墙的石板,厚度不应小于25mm。
3 石材表面应采用机械进行加工,加工后的表面应用高压水冲洗或用水和刷子清洗,严禁用溶剂型的化学清洁剂清洗石材。
4 幕墙用花岗岩石材应符合GB/T18601的规定,主要性能试验方法应符合下列现行国家标准的规定:
GB 9966.1 天然饰面石材试验方法 干燥、水饱和、冻融循环后压缩强度
试验方法
GB 9966.2 天然饰面石材试验方法 弯曲强度试验方法
GB 9966.3 天然饰面石材试验方法 体积密度、真密度、真气孔率、吸水
率试验方法
GB 9966.5 天然饰面石材试验方法 耐磨性试验方法 GB 9966.6 天然饰面石材试验方法 耐酸性试验方法 5 石板设计应符合JGJ 133-2001的规定。
铝塑复合板
1 铝塑复合板用铝带:
外墙板应选用GB/T 3880规定的防锈铝、厚度不小于0.5mm,内墙板可选用纯铝、厚度不小于0.2mm,化学成分应符合GB/T 3190-1996的有关规定,尺寸偏差应符合GB/T 3194普精级要求,若尺寸偏差有一项或几项为高精级要求时,应在合同中注明。;
2 铝塑复合板用铝带也可执行YS/T 432-2000的有关规定
3 铝塑复合板应符合GB/T 17748-1999的有关规定,外墙板厚度不小于4mm,内墙板厚度不小于3mm
4 铝合金板与夹心层的剥离强度标准值应大于7N/mm
5 尺寸允许偏差、物理力学性能应符合GB/T 17748中的有关规定 6 外观质量要求:
铝塑板外观应整洁,涂层不得有漏涂或穿透涂层厚度的损伤;铝塑板正面不得有塑料外露,装饰面不得有明显压痕、印痕和凹凸等残迹。铝塑板外观缺陷应符合GB/T 17748中表2 的要求
7 幕墙用铝板表面氟碳涂层应符合JGJ 133-2001的规定
氟碳树脂含量应大于75%
T(涂层厚度)≥40μm(海边及严重酸雨地区可采用三涂或四涂)其他地区T≥25μm(两涂)
密封材料
1 胶条
幕墙使用的胶条宜采用三元异丙橡胶、氯丁橡胶及硅橡胶,有关详细内容
请参见公司企业标准《胶条通用技术条件》Q/YDL10-2002 。 2 密封胶
幕墙常用的密封胶有硅酮结构密封胶、硅酮耐候密封胶、聚硫胶、丁基热熔密封胶。 2.1 硅酮结构密封胶
2.1.1幕墙用中性硅酮结构密封胶及酸性硅酮结构密封胶应符合GB 16776的有关规定,粘接宽度应符合JGJ 102-2003的有关规定,且不应小于7mm;粘接厚度应符合JGJ 102-2003的有关规定,且不应小于6mm。硅酮结构密封胶的粘接宽度宜大于厚度,但不宜大于厚度的2倍。 隐框玻璃幕墙的粘接厚度不应大于12mm。
2.1.2同一幕墙工程应采用同一品牌的单组分或双组分的硅酮结构密封胶,并应有质保年限的质量证书。用于石材幕墙的硅酮结构密封胶还应有证明无污染的试验报告。
2.1.3同一幕墙工程应采用同一品牌的硅酮结构密封较和硅酮耐候密封胶配套使用。
2.1.4硅酮结构密封胶应在有效期内使用
2.1.5硅酮结构密封胶的施工工艺详细内容请见公司企业标准《建筑幕墙用硅酮结构密封胶施工工艺标准》Q/YDL14-2003 2.2硅酮建筑密封胶
2.2.1玻璃幕墙用的硅酮耐候密封胶应采用硅酮建筑密封胶,其外观及理化性能应符合GB/T14683的有关规定。
2.2.2点支承幕墙和全玻幕墙使用非镀膜玻璃时,其耐候密封可采用酸性硅酮建筑密封胶。
2.2.3夹层玻璃板缝间的密封,宜采用中性硅酮建筑密封胶。
2.3聚硫胶
2.3.1聚硫密封胶主要用于明框幕墙中空玻璃的第二道密封(也可用硅酮结构
密封胶),隐框、半隐框玻璃幕墙中空玻璃第二道密封应采用硅酮结构密封胶。 2.3.2聚硫胶耐紫外线差,在紫外线照射下容易老化。 2.4丁基热熔密封胶
2.4.1丁基热熔密封胶用于中空玻璃第一道密封,起到隔离水和空气的作用。
2.4.2性能:丁基热熔密封胶不透水、不透气,但没有强度,抗撕裂性能几乎没有。
铝蜂窝板
1 应根据幕墙的使用功能和耐久年限的要求,分别选用厚度为10mm、12mm、15mm、20mm和25mm的蜂窝铝板
2 厚度为10mm的蜂窝铝板应由1mm厚的正面铝合金板、0.5~0.8mm厚的背面铝合金板及铝蜂窝粘接而成;厚度在10mm以上的蜂窝铝板,其正背面铝合金厚度均为1mm。
3 铝蜂窝板具体细节详见《蜂窝板技术条件》Q/YDL21-1999
铝单板 (氟碳涂层)
1 幕墙用铝单板板基应同时符合GB/T 3880-1997和YS/T 429.1-2000的规定,具体要求参照技术单J25-0308

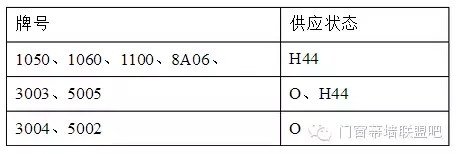

2 幕墙用铝单板板基牌号、供应状态:
3 幕墙用铝单板板基化学成分应符合GB/T 3190-1996的有关规定
4 尺寸:厚度2.5~4.0 mm、宽度914~2200 mm、长度1500~5500 mm;尺寸允许偏差应符合GB/T 3194-1998(YS/T 429.1-2000)的规定,具体要求应执行技术单J25-0308

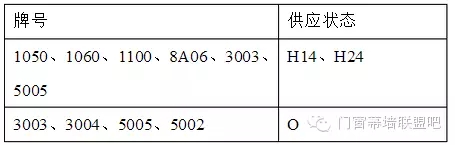

5 铝单板牌号、供应状态
6 板材力学性能应参照YS/T 429.1中表5和GB/T3880中表4
7 尺寸偏差应符合YS/T 429.2中表2的要求
8 幕墙用铝板表面氟碳涂层厚度(T)应符合JGJ 133-2001的规定
氟碳树脂含量应大于75%
T≥40μm(海边及严重酸雨地区可采用三涂或四涂)其他地区T≥25μ
m(两涂)
9 表面氟碳涂层的技术要求可执行JG/T 133-2000或YS/T429.2-2000的有关规定(两者不完全一样,使用哪个标准时视情况)
10 外观质量:
装饰面上的漆膜应平滑、均匀,色泽基本一致,氟碳树脂涂层应无气泡、裂纹、
剥落等现象
11 其他类型表面涂层铝单板应参照氟碳涂层铝单板,其涂层厚度应符合JG 3035-1996的规定:
阳极氧化着色:20>T≥15μm 静电粉末喷涂:T≥60μm 聚胺脂喷涂: T≥60μm 电泳涂漆: T≥17μm
3设计说明(北京科技会展三期.部分)
3.1 工程概况
北京科技会展中心位于北京三环西路与白颐路交汇处,是规划中的中关村科技园黄金轴线中心点,北隔三环路与当代商城相望,东临双安商场,西侧将建成跨越白颐路的封闭式天桥与友谊宾馆这一亚洲****的园林式酒店相连,共同组成北京西北区最具档次与规模的国际商贸圈,也将成为中关村科技园的第一个国际化商务中心。北京科技会展中心三期由会议展览中心,服务式公寓和两栋联体写字楼组成,是科技会展中心的收盘之作。三期工程外立面分别按写字楼幕墙、公寓楼幕墙、裙房(含会议大厅及全部干挂石材)及过街楼四项。该工程结构类型为框架剪力墙结构。该工程地区粗糙度为C类,按8度抗震设计,基本风压W0=0.35KN/m2。
3.2 工程承包范围
3.2.1圆弧形单元式玻璃铝板幕墙
3.2.2直面单元式全隐玻璃铝板幕墙
3.2.3直面单元式明框玻璃铝板幕墙
3.2.4框架式玻璃铝板幕墙
3.2.5点式全玻璃幕墙
3.2.6全隐框玻璃铝板幕墙
3.3 设计依据
3.3.1基本风压值:W=0.35KN/m2。
3.3.2地区粗糙度:C类。
3.3.3地震设防:8度。
3.3.4工程施工图纸合同及附件。
3.3.5设计依据的标准及规范
s 《玻璃幕墙工程技术规范》JGJ102-96
s 《建筑幕墙》JG3035-96
s 《金属、石材幕墙工程技术规范》
s 《钢结构设计规范》GBJ17-88
s 《建筑幕墙物理性能分级》GB/T15225-94
s 《铝及铝合金阳极氧化,阳极氧化膜的总规范》GB8013
s 《铝及铝合金加工产品的化学成份》GB/T3190
s 《碳素结构钢》GB700-88
s 《硅酮建筑密封胶》GB/T14683-93
s 《建筑幕墙风压变形性能检测方法》GB/T15227
s 《建筑幕墙雨水渗漏形性能检测方法》GB/T15228
s 《建筑幕墙空气渗透形性能检测方法》GB/T15226
s 《建筑结构荷载规范》GBJ9-89
s 《建筑结构抗震规范》GBJ11-89
s 《建筑设计防火规范》GBJ16-87
s 《高层民用建筑设计防火规范》GB50045
s 《建筑物防雷设计规范》GB50057-94
s 《铝合金建筑型材》GB/T5237-93
s 《浮法玻璃》GB11614-1999
s 《花岗石建筑板材》JC205
s 《民用建筑隔声设计规范》 GBJ118-88
s 《民用建筑热工设计规范》 GB50176-93
s 《采暖通风与空气调节设计规范》 GBJ19-87
s 《钢化玻璃》 GB9963-1999
s 《普通平板玻璃》 GB4871-85
s 《中空玻璃》 GB11944-89
s 《优质碳素结构钢技术条件》 GB699-88
s 《低合金高强度结构钢》 GB1579
s 《不锈钢棒》 GB1220
s 《不锈钢冷加工钢棒》 GB4226
s 《聚硫建筑密封胶》 JC483-92
s 《中空玻璃用弹性密封剂》 JC486-92
s 《铝及铝合金板材》 GB3380-1997
s 《吸热玻璃》 JC/T536-94
s 《不锈钢冷轧钢板》 GB3280-92
s 《不锈钢热轧钢板》 GB4237-92
s 《建筑幕墙窗用弹性密封剂》 JC485-92
s 《夹层玻璃》 GB9962-88
s 《钢结构设计规范》 GBJ17-88
s 《优质碳素结构钢技术条件》 GB699-88
s 《低合金高强度结构钢》 GB1591-88
s 《建筑和硅酮结构密封胶》 GB16776-97
s 《绝热用岩棉、矿棉及其制品》 GB/T11835-98
3.4 工程中所用的主要材料
3.4.1铝型材
广东兴发铝型材集团公司生产的优质高精级铝型材。表面为氟碳喷涂处理,三喷一烤,亮银灰色。型材符合国标(GB5237-93)的规定,牌号为6063-T5(LD31-RCS)和6063-T6(LD31-CS)。
3.4.2玻璃
本工程单元式玻璃幕墙及框架玻璃幕墙(除会展中心屋顶回廊曲面玻璃)采用6+9A+6mm中空玻璃,外片为中国南玻集团股份有限公司生产的浅灰色镀膜钢化玻璃,内片为美国LOF公司生产的在线LOW-E玻璃,中空层为9mm。防火玻璃规格为6+20厚透明防火胶+6mm,外片为浅灰钢化镀膜玻璃,内片为透明浮法玻璃。会展中心屋顶回廊曲面玻璃采用6+12A+6+0.76PVB+6mm的透明浮法夹胶中空玻璃。点式全玻璃幕墙采用10+1.52PVB+10 mm的双钢化透明浮法夹胶玻璃及10+12A+10mm的双钢化透明浮法中空玻璃。门采用10mm钢化透明浮法玻璃。以上四种玻璃推荐选用中国南玻集团股份有限公司或上海耀华皮尔金顿玻璃股份有限公司生产的产品。
3.4.3铝单板
本工程选用香港成功国际(集团)有限公司附属第一专业火局油有限公司(东莞)生产的3mm厚铝合金单板,亮银灰色。
3.4.4密封胶条
采用美国美得公司生产的三元乙丙胶条。密封用胶条三元乙丙材料(EPDM)为人工合成橡胶。
3.4.5附件
3.4.5.1本工程五金附件采用国产优质不锈钢制品。
3.4.5.2开启附件选用德国ROTO的多点锁及澳利坚滑撑。
3.5 幕墙设计
3.5.1结构设计
该工程的外装饰范围可分为写字楼、公寓楼、裙房及过街楼四部分。
写字楼主要装饰项目有:圆弧形单元式玻璃铝板幕墙、直面单元式全隐玻璃铝板幕墙、直面单元式明框玻璃铝板幕墙、框架式玻璃铝板幕墙、铝板包柱。
公寓楼结构,全挂式小单元玻璃幕墙、浮动式铝板幕墙、点式全玻璃幕墙。
裙房主要装饰项目有:展览厅半隐框玻璃幕墙、展览厅全隐框铝板幕墙、铝板包柱。
过街楼的主要结构:点式玻璃幕墙。
3.5.2幕墙的性能及指标
风压变形性能
风压变形系指建筑幕墙在与其相垂直的风压作用下,保持正常性能不发生任何损坏的能力。
建筑幕墙性能分级值
计量单位 |
分 级 |
||||
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
|
KPa |
≥5 |
<5 ≥4 |
<4 ≥3 |
<3 ≥2 |
<2 ≥1 |
本工程按照《玻璃幕墙工程技术规范》及《建筑结构荷载规范》对风荷载标准值进行了计算,幕墙风载荷标准值为WK=2.209KN/m2,铝型材龙骨相对挠度≤1/180,钢龙骨相对挠度≤1/300;铝型材龙骨绝对挠度f=20mm, 钢龙骨绝对挠度f=15mm。按其计算值将幕墙风压变形性能分级确定在Ⅳ级,对所有幕墙中的受力构件进行了详细分析计算(详见计算书),以保证本工程幕墙在阵风袭击下不受损坏,保证安全。
空气渗透性能
s 空气渗透性能系指在风压作用下,其开启部分为关闭状况的幕墙透过空 气的性能。
s 空气渗透性能分级值
计量单位 |
分级 |
|||||
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
||
M3/m.h(10Pa) |
可开部分 |
0.5 |
>0.5,≤1.5 |
>1.5, ≤2.5 |
>2.5,≤4.0 |
>4.0,≤6.0 |
固定部分 |
≤0.01 |
>0.01,≤0.05 |
>0.05,≤0.10 |
>0.10,≤0.20 |
>0.2≤0.50 |
在本工程单元玻璃铝板幕墙设计中,面材部位为三道密封,型材插接处为五道胶条密封,而在框架幕墙中,也采用胶条和密封胶进行双道密封,气密性良好。本系统空气渗透性能为Ⅰ级。
雨水渗漏性能
s 雨水渗漏性能系指在风雨同时作用下,幕墙透过雨水的能力。
s 雨水渗漏性能分级值
计量单位 |
分 级 |
|||||
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
||
Pa |
可开部分 |
≥500 |
≥350<500, |
≥250,<350 |
≥150,<250 |
≥100,<150 |
固定部分 |
≥2500 |
≥1600,<2500 |
≥1000,<1600 |
≥700,<1000 |
≥500,<700 |
s 在单元式玻璃铝板幕墙中,面材部位为三道密封,型材插接处为五道胶条密封,形成两腔体,利用雨幕和减压腔原理实现结构防水。而在框架幕墙中,也采用胶条和密封胶进行双道密封,因而水密性良好。本系统水密性能为Ⅰ级。
保温性能
s 保温性能系指在幕墙两侧存在空气温度差条件下,幕墙阻抗从高温一侧向 低温一侧传热的能力。
s 保温性能分级表
计量单位 |
分 级 |
|||
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
|
W/M2.K |
≤0.70 |
≤1.25,>0.70 |
>1.25, ≤2.0 |
>2.0,≤3.3 |
s 本工程在幕墙设计中,根据功能要求选择材料,玻璃为LOW-E中空玻璃,大面铝板幕墙及石材幕墙背部为墙体,结构上实现多道密封,而且明框单元幕墙中还采用了断热型材,因此幕墙的隔热性能较好,满足保温要求。
隔声性能
s 隔声性能是指通过空气传到幕墙外表面的噪声经过幕墙反射,吸收和其 他能量转化后的减少量,称为幕墙的有效隔声量。
s 幕墙隔声性能分级以声音平均透过损失表示,其分级值如下表:
性能 |
计量单位 |
分级 |
|||
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
||
隔声性 |
DB |
≥40 |
≥35,<40 |
≥30,<35 |
≥25,<30 |
s 本工程外墙采用了中空玻璃及夹胶玻璃,其隔声效果均可达到32dB以上,且形成多道密封,大面铝板幕墙及石材幕墙背部为墙体,隔音性能达到Ⅲ级。
幕墙平面内变形
s 幕墙平面内变形性能表征幕墙全部构造在建筑物层间变位强制幕墙变形 后应予以保持的性能。
幕墙平面内变形性能分级分级指标 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
层间相对位移γ |
γ≥1/100 |
1/150≤γ<1/100 |
1/200≤γ<1/150 |
1/300≤γ<1/200 |
1/400≤γ<1/300 |
s 在地震和大风作用下,建筑物各层之间产生相对位移时,幕墙构件就会产生水平方向的强制位移。由于在验算材料强度时,已按标准取用风载和地震力的组合效应,另外本工程单元幕墙设计为型材插接方式,所有框架式幕墙板块也为浮动式连接,并且与主体实现了弹性连接,在地震或大风作用下,产生强制水平位移时,板块之间相互独立,不会造成板块间的挤压破损。平面变形性能为Ⅱ级。
耐冲击性能
s 耐冲击性能表示幕墙对冰雹、大风时飞来物、飞鸟等撞击的能力。
s 耐冲击性能用撞击力的运动值分级
计量单位 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
F(N.M/S) |
F≥280 |
210≤F<280 |
140≤F<210 |
70≤F<140 |
s 本工程玻璃幕墙采用钢化玻璃,钢化玻璃不易破碎,破碎后不易形成有尖角的碎片,铝板、石材也具有很好的冲击性能。因此幕墙具有很好的耐冲击性能。耐冲击性能达到Ⅲ级。
防火性能
根据《建筑设计防火规范》中规定:窗间墙的填充材料采用非燃烧材料,如其墙面采用耐火极限不低于1h的非燃烧材料时,其墙内填充材料可采用难燃烧材料。
① 幕墙装饰材料全部是难燃或非燃烧体。
② 在每层楼板边缘与幕墙间的缝隙都用防火棉板填实,外加镀锌板装饰,这样既保温,同时又防止一旦失火,火从缝隙向楼上蔓延,形成自下而上的拔火风道,造成大面积火灾。
③ 幕墙与主体结构的连接件和预埋件外露部分均设在防火保护区内。
采用以上措施,耐火极限能够满足本工程的要求,为消防工作争取了时间,有效地保障人员和财产的安全。
防雷设计
按照《建筑防雷设计规范》(GB50057-93)要求,建筑物防雷设计,不仅考虑顶层雷击,还要考虑侧向雷击。由于本工程大面积使用玻璃、铝板属重要防雷建筑。合理的防雷措施将使外饰面免受雷击,达到安全使用功能。我公司幕墙设计中,玻璃幕墙和铝板幕墙采用镀锌扁铁将横框与均压环相连,接Ⅱ类防雷设计,形成不大于8×12米防侧雷网络,接地电阻小于4欧姆,保证建筑的安全,防止雷电损害。
耐腐蚀性设计
在材料选择上,铝合金型材均进行了氟碳喷涂处理,钢龙骨进行了热浸镀锌处理,所用的连接件除具有一定的强度外,所有钢制零部件均进行了与其功能和位置相宜的防护处理,也具有足够的耐气候性。如:螺钉、垫圈等附件选用不锈钢件,所有连接角码也均采取表面镀锌防腐处理,所有的密封件为耐腐蚀的非金属材料。不同金属材料之间加设绝缘垫片,以防止电化腐蚀。
铝型材
1 执行标准
GB/T5237.1-2000 铝合金建筑型材 第一部分 基材
GB/T5237.2-2000 铝合金建筑型材 第二部分 阳极氧化、着色型材 GB/T5237.3-2000 铝合金建筑型材 第三部分 电泳涂漆型材 GB/T5237.4-2000 铝合金建筑型材 第四部分 粉末喷涂型材
GB/T5237.5-2000 铝合金建筑型材 第五部分 氟碳喷涂型材
2 型材化学成分(除去表面氧化膜后)应符合GB/T 3190-1996的规定(6063、
6063A、6061);
硬度:6063-T5韦氏硬度(HW)不小于8,6063-T6 硬度不做要求 6063A-T5韦氏硬度(HW)不小于10,6063A-T6硬度不做要求 6061-T4、6061-T6硬度不做要求
3 型材尺寸允许偏差(氧化型材包括氧化膜在内、电泳涂漆型材包括复合膜在内、粉末喷涂型材去掉涂层、氟碳喷涂型材去掉漆膜后)应符合GB/T 5237.1-2000〈高精级〉或超高精级的规定
4 喷涂前基材性质应符合GB/T 5237.1-2000的规定;喷涂后:阳极氧化型材应符合GB/T5237.2-2000的规定、电泳涂漆型材应符合GB/T5237.3-2000的规定、粉末喷涂型材应符合GB/T5237.4-2000的规定、氟碳喷涂型材应符合GB/T5237.5-2000的规定 5 型材表面处理层厚度要求:
5.1 阳极氧化:幕墙型材不低于AA15级,门窗型材不低于AA15级;(AA10、
AA15、AA20、AA25)
5.2 电泳涂漆型材:幕墙、门窗型材复合膜厚等级均应达到B级要求;(A级、B级)
5.3 粉末喷涂型材:40μm≤局部膜厚≤120μm(幕墙、门窗) 5.4氟碳喷涂型材:幕墙型材平均膜厚≥40μm 局部膜厚≥34μm;门
窗型材膜层厚:30μm。
(两涂:平均膜厚≥30 局部膜厚≥25 三涂:平均膜厚≥40 局部膜厚≥34 四涂;平均膜厚≥65 局部膜厚≥55)
6 型材外观质量:
6.1 阳极氧化型材:产品表面不允许有电灼伤、氧化膜脱落等影响使用的缺陷。
6.2 电泳涂漆型材:涂漆前型材的外观质量应符合GB/T5237.2-2000的有关
规定,涂漆后的漆膜应均匀、整洁、不允许有皱纹、裂纹、气泡、流痕、夹杂物、发粘和漆膜脱落等影响使用的缺陷。
6.3 粉末喷涂型材:装饰面上的涂层应平滑、均匀皱纹、流痕、鼓泡、裂
纹、发粘等影响使用的缺陷
6.4 氟碳喷涂型材:装饰面上的涂层应平滑、均匀,不允许有流痕、皱纹、
气泡、脱落及其他影响使用的缺陷。
